電動調節球閥
- 閥門型號：VQ947F/H，VQ977F/H，Q941F/H
- 通徑規格：DN15～DN300
- 結構形式：O型球芯，V型球芯
- 閥體材質：碳鋼WCB、不銹鋼304、316、316L等
- 公稱壓力：PN10、PN16、PN25、PN40、PN64
- 適用溫度：-40℃~-450℃
- 應用范圍：水、蒸汽、紙漿、含有纖維介質及粉粒狀介質
- 產品特點：結構緊湊、流通能力大、動作穩定可靠、調節性能佳
電動調節球閥概述：
電動調節球閥主要用于對管道介質壓力、流量、液位等參數的調整控制，一般分為電動O型調節球閥和電動V型調節球閥，通過輸入4-20mA信號及220VAC電源即可控制球閥的運轉開度。電動調節球閥根據使用工況不同，可選用軟密封或硬密封兩種形式，其中常溫常壓可選軟密封聚四氟乙烯、PPL等，高溫高壓場合可選擇金屬材質硬密封，適用于各種化工、石化、石油、電力、液化氣、機械設備配套等領域。

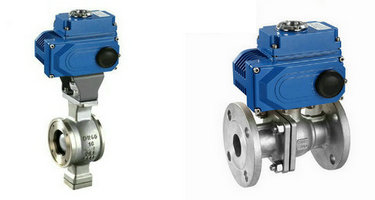

電動V型調節球閥 電動O型調節球閥
電動調節球閥特點：
電動調節球閥內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉，其中電動V型調節球閥帶有特殊V型切口，不僅可將纖維切斷，防止卡死，它的V型開口可與閥座流道形成不同的V型角度，實現對管路介質各項參數的精確調節，適用于各種紙漿或纖維等粘稠介質，有效保證管路的流通，又能防止球閥球芯卡死的現象。
電動調節球閥參數：
|
公稱通徑
|
DN15～DN300(mm)
|
|
公稱壓力
|
PN1.0、1.6、2.5、6.4MPa
|
|
連接形式
|
法蘭，對夾式，螺紋
|
|
驅動形式
|
電源驅動
|
|
電源電壓
|
AC220V、AC380V、DC24（其他定制）
|
|
閥芯形式
|
O型，V型
|
|
泄露量
|
按GB/T4213-92，小于額定KV0.01%
|
|
動作時間
|
15-60秒（可定制）
|
|
閥體材質
|
碳鋼WCB、不銹鋼304、316、316L等
|
|
流量特性
|
近似快開特性
|
|
適用溫度
|
軟密封-40℃~-180℃；硬密封-40℃~-450℃
|
|
控制方式
|
調節型（輸入輸出4-20mA） 可選防爆型
|
|
使用介質
|
蒸汽、紙漿、污水、含有纖維顆粒固體懸浮介質及粉粒狀介質
|

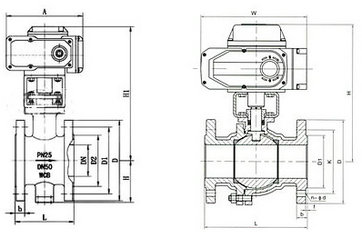

電動調節球閥結構圖：
電動調節球閥性能指標：
控制精度：0.1%-3.0%(通過U4參數可調)
可接電動執行器反饋信號：電位器500Ω-10KΩ
可接收外部控制信號（DC）：4-20mA(1-5V、0-10V、開關量等出廠前定制)
輸入阻抗：250Ω；
通過修改U1參數可設定：①DRTA/正動作，RVSA/逆動作模態②輸入信號中斷時“中斷”模態—OPEN（開）、STOP（停）、SHUT（閉）
可選：①可控硅輸出（AC，600V，25A）②繼電器輸出（AC，250V，10A）◆定貨時指明
輸出執行器位置信號：低漂移輸出4-20mADC對應執行器全閉至全開，信號完全與輸入隔離（光電隔離），輸出負載≤500Ω
環境溫度：0-70℃，濕度：35-85%
有超溫保護功能：定位器殼內溫度≥70℃時，定位器停止對執行器的開閉控制，可通過按鍵自由標定輸入信號所對應執行器的動作區間（一般標定為電動執行器全閉、全開位置）
