閥門定位器分類,閥門定位器原理,閥門定位器作用
閥門定位器是電氣動閥門配件之一,是氣動執行器的主要附件,起閥門定位作用。閥門定位器與電氣動執行機構共同構成自控單元和各種閥門連接經過調試安裝后,組合成電動閥門或氣動閥門,用于各種工業自動化過程控制領域當中。
【閥門定位器分類】
按結構:氣動閥門定位器、電氣閥門定位器及智能閥門定位器。
按動作的方向:
單向閥門定位器和雙向閥門定位器。單向閥門定位器用于活塞式執行機構時,閥門定位器只有一個方向起作用,雙向閥門定位器作用在活塞式執行機構氣缸的兩側,在兩個方向起作用。
按信號的符號:
正作用閥門定位器和反作用閥門定位器。正作用閥門定位器的輸入信號增加時,輸出信號也增加,因此,增益為正。反作用閥門定位器的輸入信號增加時,輸出信號減小,因此,增益為負。
|
|
按輸入信號區別:
普通閥門定位器和現場總線電氣閥門定位器。普通閥門定位器的輸入信號是模擬氣壓或電流、電壓信號,現場總線電氣閥門定位器的輸入信號是現場總線的數字信號。
按功能區別:
普通電氣閥門定位器和智能電氣閥門定位器。普通電氣閥門定位器沒有CPU,因此,不具有智能,不能處理有關的智能運算。智能電氣閥門定位器帶CPU,可處理有關智能運算,例如,可進行前向通道的非線性補償?shù)龋F(xiàn)場總線電氣閥門定位器還可帶PID等功能模塊,實現相應的運算。
【閥門定位器工作原理】

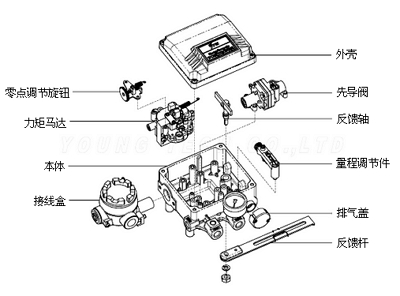

閥門定位器接受調節器輸出信號,然后將調節器的輸出信號成比例地輸出到執行機構。當閥桿移動以后,其位移童又通過機械裝置負反饋?zhàn)饔糜陂y門定位器,因此它與執行機構組成一個閉環系統。接受控制系統或控制器發生的指令信號(一般為4~20mA),通過內部電氣轉換裝置,把輸入的氣源信號轉變?yōu)殚y門執行器所需的氣壓,從而使閥門開到相應位置。在輸出氣壓使閥門動作過程中,由于定位器反饋桿的存在,檢測到定位器是否動作到位,到位后定位器會根據這個反饋量穩定輸出氣壓,從而起到定位的作用。
電氣閥門定位器的輸入信號是標準電流或電壓信號,例如,4~20mA電流信號或1~5V電壓信號等,在電氣閥門定位器內部將電信號轉換為電磁力,然后輸出氣信號到撥動控制閥。
智能電氣閥門定位器它將控制室輸出的電流信號轉換成驅動調節閥的氣信號,根據調節閥工作時閥桿摩擦力,抵消介質壓力波動而產生的不平衡力,使閥門開度對應于控制室輸出的電流信號。并且可以進行智能組態設置相應的參數,達到改善控制閥性能的目的。
【閥門定位器作用】
(1)增加執行機構的推力。(2)加快執行機構的動作速度。(3)改善調節閥的流量特性。
(4)實現分程控制。分程控制時,兩臺定位器由一個調節器來操縱,每臺定位器的工作區間由分程點決定。
除上述外,定位器還能使執行機構由兩位動作變成比例動作,能改變調節閥的作用形式,或用于需要電一氣轉換的復合控制中。
