Q61F-16P/R三片式焊接球閥_高平臺對焊球閥
時間:2019-06-20 16:08:24 來源:多儀閥門 點擊:0次

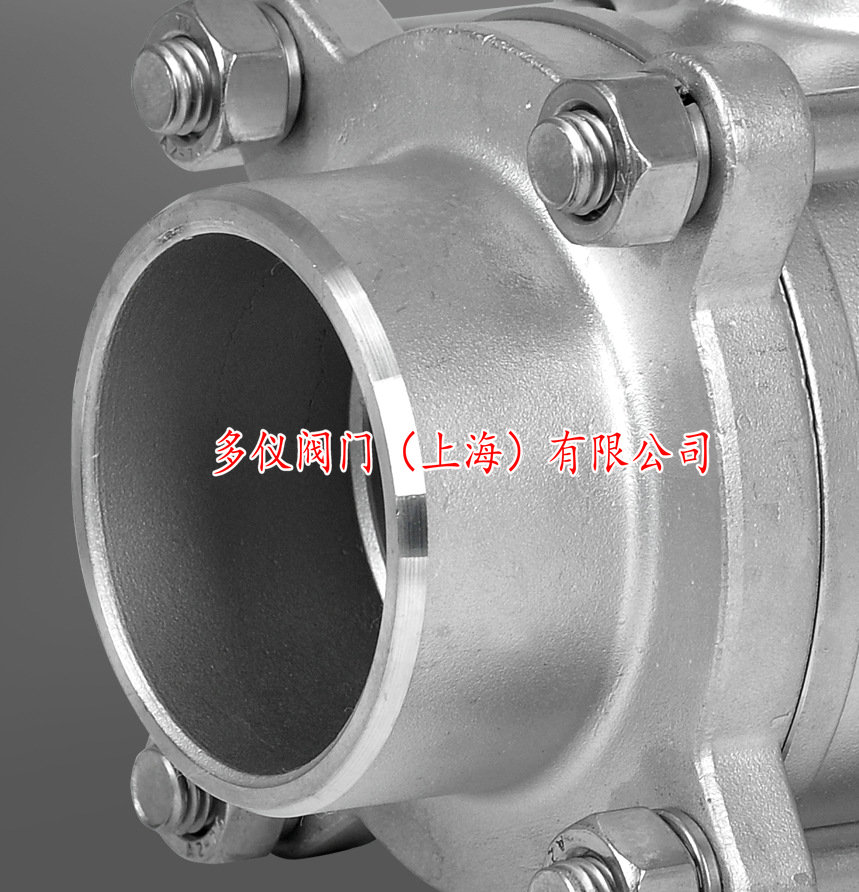

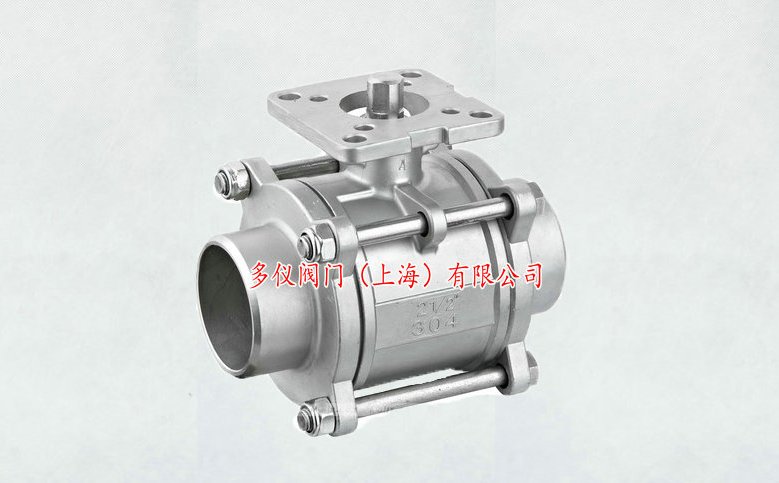

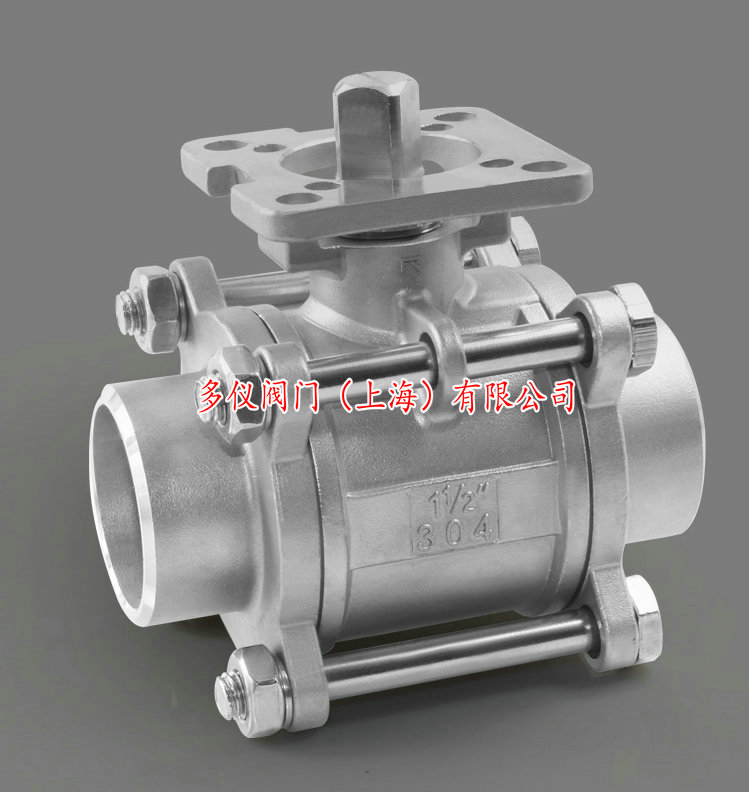

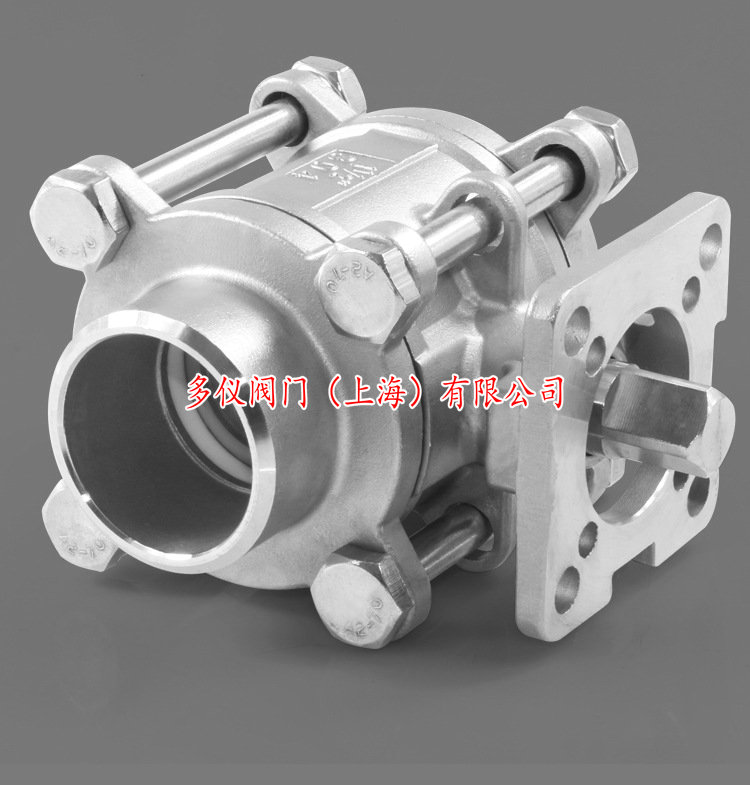

三片式高平臺焊接(對焊)球閥是球閥結構中特別常見的一種,閥體分為三部分,左右為副閥體,中間為主閥體。主副閥體通過螺栓連接起來,安裝和拆卸比較方便。高平臺焊接球閥按照ISO5211標準,采用高平臺球閥結構,可方便與氣動執行器或電動執行器連接組成,具有結構緊湊,使用可靠等特點。
三片式焊接球閥由于便于拆分,固使用普遍,在左右副閥體焊接完畢后,可以方便更換閥座密封圈,在開關比較頻繁,磨損較快的工況可以優先選用三片式球閥。適用于PN1.0~6.4MPa,工作溫度-29~3000℃的各種管路上,用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,可分別適用于水、燃?xì)狻⒄羝⒂推贰⑾跛帷⒋姿岬榷喾N介質。
1. 流體阻力小,其阻力系數與同長度的管段相等。2、結構簡單、體積小、重量輕。3、緊密可靠,球閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。
三片式高平臺焊接(對焊)球閥技術參數:
閥門材質:CF8、CF8M、CF3、CF3M、雙相鋼2205等
密封材質:PTFE/PPL/PEEK/TFM4215/金屬噴涂
閥門通徑:DN8-DN100
壓力范圍:PN10-PN64;150/300/600/;10K/20K/30K
制造工藝:硅溶膠精密鑄造,數控精車
適用介質:水、油、氣及某些腐蝕性液體
工作溫度:-20℃ ~200℃ (-4℉~392℉)
連接方式:螺紋/承插/對焊/快裝等
可選配置:手動/氣動/電動
設計特點:
ISO 5211 直接安裝平臺
防靜電裝置、閥桿防脫設計、鎖緊裝置可用
硅溶膠熔模鑄造工藝、鋼球有壓力平衡孔、全通經 |
 |
三片式高平臺焊接(對焊)球閥主要尺寸 單位:mm
|
SIZE |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2 |
3″ |
4″ |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
68 |
68 |
72 |
85 |
900 |
112 |
120 |
145 |
185 |
215 |
270 |
|
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
173 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
C |
14 |
17.5 |
22.7 |
27.5 |
33.5 |
42 |
48.6 |
60.5 |
76.3 |
90 |
106.5 |
|
重量WT(g) |
400 |
405 |
640 |
890 |
1160 |
2195 |
2940 |
4865 |
7000 |
10700 |
19350 |
