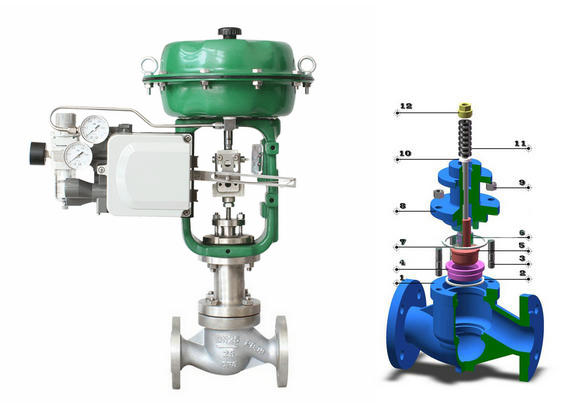

氣動薄膜單座調節閥

閥門型號：ZJHP
通徑規格：DN20～DN200mm
結構形式：?jiǎn)巫?/li>
閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN16、PN40、PN64
適用溫度：-17℃-450℃（具體見產品詳情）
應用范圍：氣體、液體、蒸汽等介質
產品特點：壓降損失小、輸出穩定、流量大、通道光滑截面相等

氣動薄膜單座調節閥概述：

ZJHP氣動薄膜單座調節閥特別適用于允許泄露量小、閥前后壓差不大及有一定粘度和含少量纖維介質的場合，主要由氣動多彈簧薄膜執行機構和低流阻單座閥組成。ZJHP氣動薄膜單座調節閥是一種頂導向單閥座調節閥，結構簡單、密封性能好、流量大、使用可靠，有效而足夠的頂部導向系統，克服小開度時的震動，在廣泛應用中取得較高的控制效果。

氣動薄膜單座調節閥原理：

氣動薄膜單座調節閥采用多彈簧執行機構，高度低、重量輕、裝備簡便，配以閥門定位器，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。流道呈S流線型、動作靈敏、壓降損失小、閥容量大、流量特性精確，可用于苛刻的工作條件。【查看

氣動薄膜單座節閥工作原理動態圖 】

氣動薄膜單座調節閥參數：

閥體
形式	直通單座鑄造球型閥
公稱通徑	20、25、32、40、50、65、80、100、125、150、200mm
公稱壓力	PN16、40、64bar
法蘭標準	JB/T79.1-94、792-94等
材料	鑄鋼( ZG230450)、鑄不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上閥蓋	標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃
閥蓋形式	螺栓壓緊式
填料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料
結構形式	單座柱塞型

閥內組件
閥芯型式	單座柱塞型閥芯
流量特性	等百分比特性和線性特性
材料	不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。

氣動薄膜單座調節閥執行機構：

執行機構
型式	多彈簧薄膜執行機構
型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積cm²	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
彈簧范圍KPa	20-100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140-400KPa
氣源接口	RCl/4"
環境溫度	-30-70℃
